📡 Официальный обзор комплекса «ЭФИР 5.0»

«ЭФИР 5.0» представляет собой модульный комплекс видеоперехвата. В его состав входят основной блок, съёмные модули-приёмники, которые выполняют основную работу, и выносная базовая станция. Комплект также включает два кабеля: один длиной 4 метра предназначен, в частности, для установки на автомобиль, второй позволяет вынести оборудование на расстояние до 50 метров. Модульное устройство комплекса даёт возможность выбирать схему размещения компонентов в зависимости от условий работы и необходимого количества приёмников.

Основной блок является полноценным компьютером под управлением Windows 10. От встроенного аккумулятора он работает примерно полтора-два часа при средней нагрузке. Фактическое время зависит от количества подключённых модулей и режимов, в которых они работают. На боковой панели расположен индикатор заряда аккумулятора. Внутри установлена батарея конфигурации 4S, а для её зарядки в комплект входит устройство, рассчитанное на сеть 220 вольт. Зарядное устройство подключается через разъёмы XT. Отдельный выключатель позволяет полностью разорвать цепь питания, поэтому в выключенном состоянии аппарат не потребляет энергию.

Каждый приёмный модуль снимается с основного блока и представляет собой полностью независимое устройство. Фактически он способен работать отдельно от основного планшета. На модуле предусмотрен единственный разъём — гигабитный Ethernet с PoE. Через сетевой кабель передаются и данные, и питание, поэтому никаких дополнительных проводов непосредственно к приёмнику подключать не требуется. В текущем исполнении используется активное охлаждение. Разработчики отмечают, что продолжают работать над этим решением, а пока наличие вентилятора создаёт определённые ограничения при эксплуатации на открытой местности и требует аккуратного обращения с оборудованием.

Съёмная конструкция нужна прежде всего для разнесённого размещения. Модули можно независимо друг от друга вынести от основного блока на расстояние до 50 метров, проложив к каждому обычный Ethernet-кабель соответствующей длины. Таким образом, приёмники необязательно держать рядом с экраном и органами управления: их можно распределить в разных точках, сохранив подключение к одной системе.

Второй вариант применения съёмных модулей — установка в выносную базовую станцию на четыре канала. Такая конфигурация предназначена для работы на автомобиле, внутри него или в ситуации, когда все четыре модуля требуется разместить на удалении от основного блока. Приёмники вставляются в станцию на крепления, аналогичные тем, что используются на самом основном блоке, а затем каждый из них подключается отдельным кабелем. Установка четырёх модулей выполняется последовательно и не требует дополнительных переходников.

Базовую станцию можно использовать в открытом виде либо закрыть защитным колпаком. Под ним остаётся достаточно пространства для работы активного охлаждения, поэтому вентиляторы не перекрываются. Такое исполнение обеспечивает защиту от брызг и воды. Для размещения станции на крыше автомобиля предусмотрено магнитное крепление с двумя неодимовыми магнитами. В обзоре демонстрируется именно автомобильный вариант установки.

Одной из особенностей, появившихся только в версии 5.0, стало проходное подключение. На базовой станции находятся два разъёма LAN и два разъёма питания. Благодаря такой схеме от основного блока можно проложить линию длиной 50 метров до первой станции, а затем кабелем на 4 метра подключить к ней второй такой же блок. В результате к системе присоединяются уже 8 приёмных модулей. Жёсткого программного ограничения на их количество сейчас нет, хотя разработчики оговаривают разумные пределы: для условных 100 устройств, по их оценке, понадобится более производительное оборудование. В целом архитектура остаётся расширяемой, а при появлении новых версий приёмных блоков их можно добавлять к существующей системе.

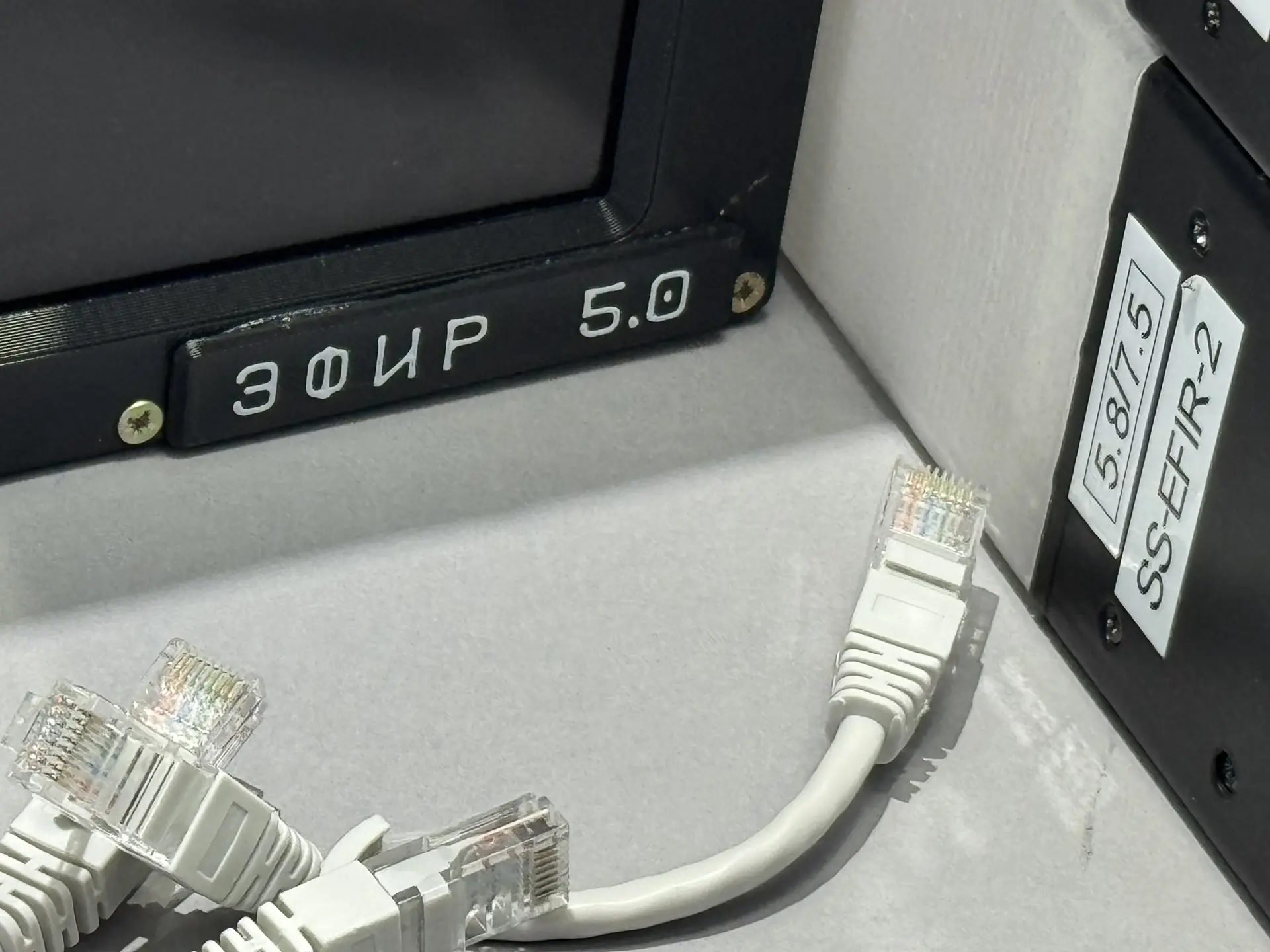

Коммутация реализована через встроенный PoE-коммутатор, который не только передаёт данные, но и распределяет питание. Каждый модуль соединяется с ним собственным независимым патч-кордом. Кабели легко отсоединяются и заменяются; используются обычные патч-корды, которые можно приобрести в магазине или изготовить самостоятельно. У коммутатора есть четыре порта с питанием для модулей и отдельный порт uplink. На uplink питание не подаётся.

Порт uplink позволяет включить комплекс в локальную сеть и подключить к нему другие средства мониторинга. Например, оператор может использовать собственный ноутбук с программным обеспечением «ЭФИР», которое входит в комплект поставки. Один комплекс благодаря этому способен обслуживать 3-4 рабочих места: несколько пользователей могут одновременно наблюдать за подключёнными модулями и выполнять доступные им операции. При этом каждый терминал остаётся самостоятельным устройством.

Для монтажа основного блока выбрано стандартное крепление для мониторов VESA 100 × 100 миллиметров. В комплект входит короткий кронштейн, с помощью которого блок можно закрепить в автомобиле, на стене или на другой подходящей поверхности. Стандарт VESA не привязывает владельца к комплектному кронштейну: при необходимости допускается выбрать другое совместимое крепление для монитора.

На корпусе также расположены два порта USB 3.0. Они используются, в частности, для копирования записанного видео. Запись ведётся только при наличии перехваченного сигнала, поэтому при его отсутствии пустые видеоматериалы не занимают место в памяти. Поскольку основной блок является компьютером, к нему можно подключить мышь, выйти из полноэкранного режима программы и пользоваться системой как обычной машиной на Windows 10.

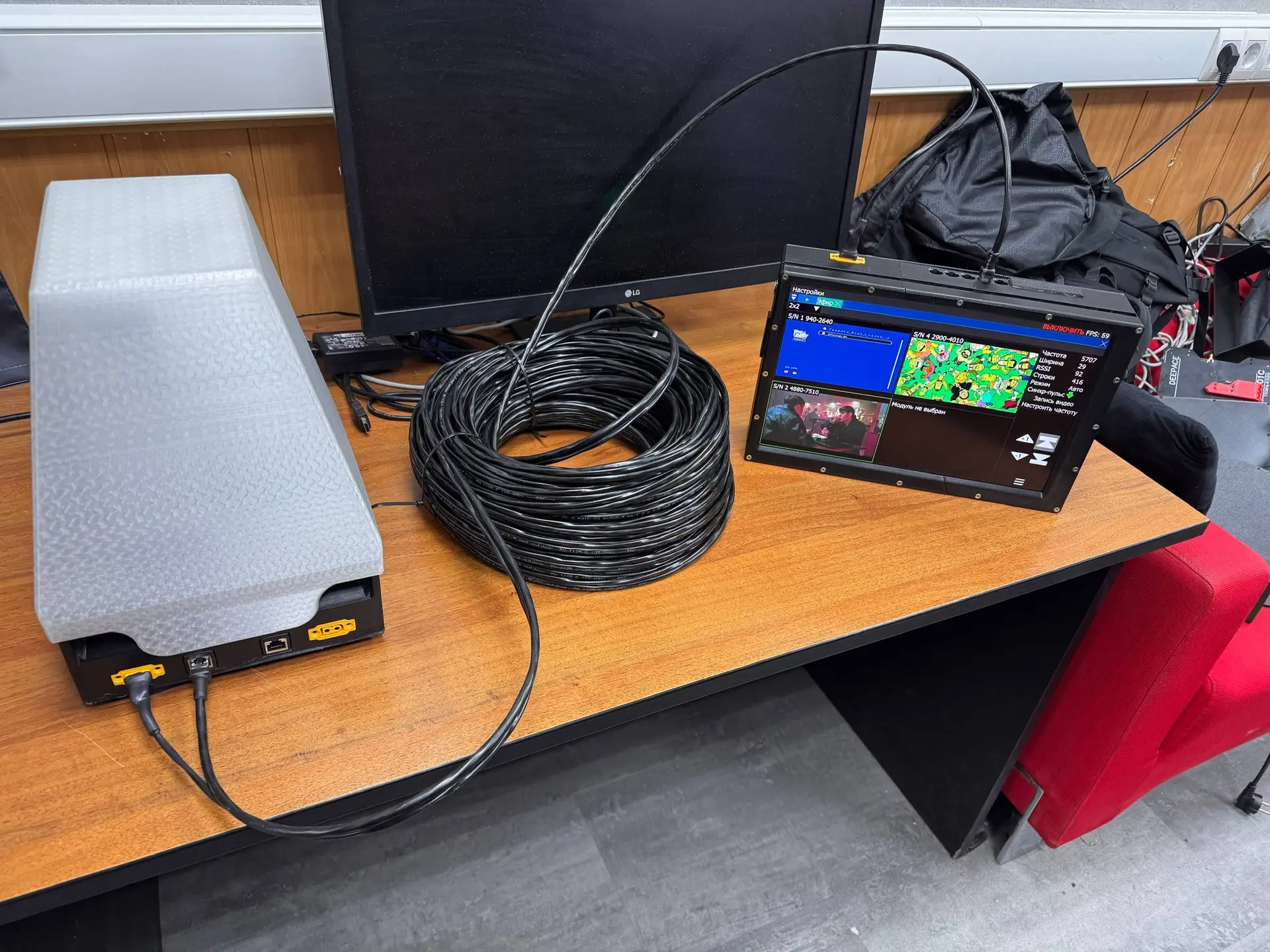

Практическая демонстрация начинается со схемы, в которой два модуля остаются на основном блоке, а ещё один устанавливается на выносной платформе. Для подключения берётся комплектный кабель длиной 4 метра. Его концы имеют разъёмы разного типа, поскольку у линии есть определённые вход и выход; соответствующие обозначения нанесены на оборудование. Выход питания подключается к выносной станции, а второй конец кабеля вставляется в любой свободный порт для модулей на задней панели основного блока. На станции кабель подключается ко входу с учётом возможности дальнейшего транзитного соединения.

После подачи питания одновременно запускаются основной блок и выносная установка, а система загружается автоматически. Характерный шум при включении создаёт активное охлаждение. Звуковые сигналы модулей сохранены как отдельный режим оповещения, но прекращаются после начала активного взаимодействия с приёмниками через приложение. Это рассматривается как аварийный вариант работы на случай, если рядом нет мониторинговой системы или комплекс приходится переносить без экрана и органов управления. При обнаружении сигнала модуль подаёт звуковое оповещение. Во время работы через консоль этот писк можно отключить.

Программа не запускается сразу после загрузки Windows: на рабочем столе предусмотрена отдельная кнопка «ЭФИР». Такой подход связан и с дальнейшим развитием системы. В последующих обновлениях разработчики планируют добавить программные средства для нанесения устройств на карту, отображения сектора, из которого принимается сигнал, и подключения спектральных анализаторов. В обзоре упоминаются устройства ARINST, tinySA и китайские аналоги. Они должны подключаться через имеющиеся в системе USB-порты.

После запуска приложения в нём отображаются три подключённых модуля. Часть из них находится в автоматическом режиме, часть — в ручном. Во время показа используются 4 имитатора сигнала; один из них работает с модулем 1224. Комплектование приёмниками может различаться. Модуль 1224 выполнен в варианте combo и содержит два приёмника в одном корпусе. Кроме него показаны самостоятельный модуль 3.3 и вариант combo для диапазонов 5.8 и 7.2. Возможны разные поставки: приёмники 5.8 и 7.2 могут быть разнесены по отдельным модулям либо объединены в одном.

Поскольку демонстрируемая система уже запускалась, программа запомнила, в каких позициях находились ранее добавленные модули, и автоматически восстановила их отображение. Любой приёмник можно выбрать и удалить из сетки, а затем нажать на свободное окно и добавить туда один из доступных модулей. Интерфейс построен по принципу классической сетки видеорегистратора, поэтому знакомым с такими системами пользователям логика работы будет понятна. Оператор выбирает количество окон и размещает в них, например, модули 1200, 3.3 и 5.8. Если приёмников несколько и часть из них физически разнесена по другим точкам, они всё равно добавляются в общую сетку. В показанной конфигурации одновременно выводится до 9 модулей, хотя к системе можно подключить и 25.

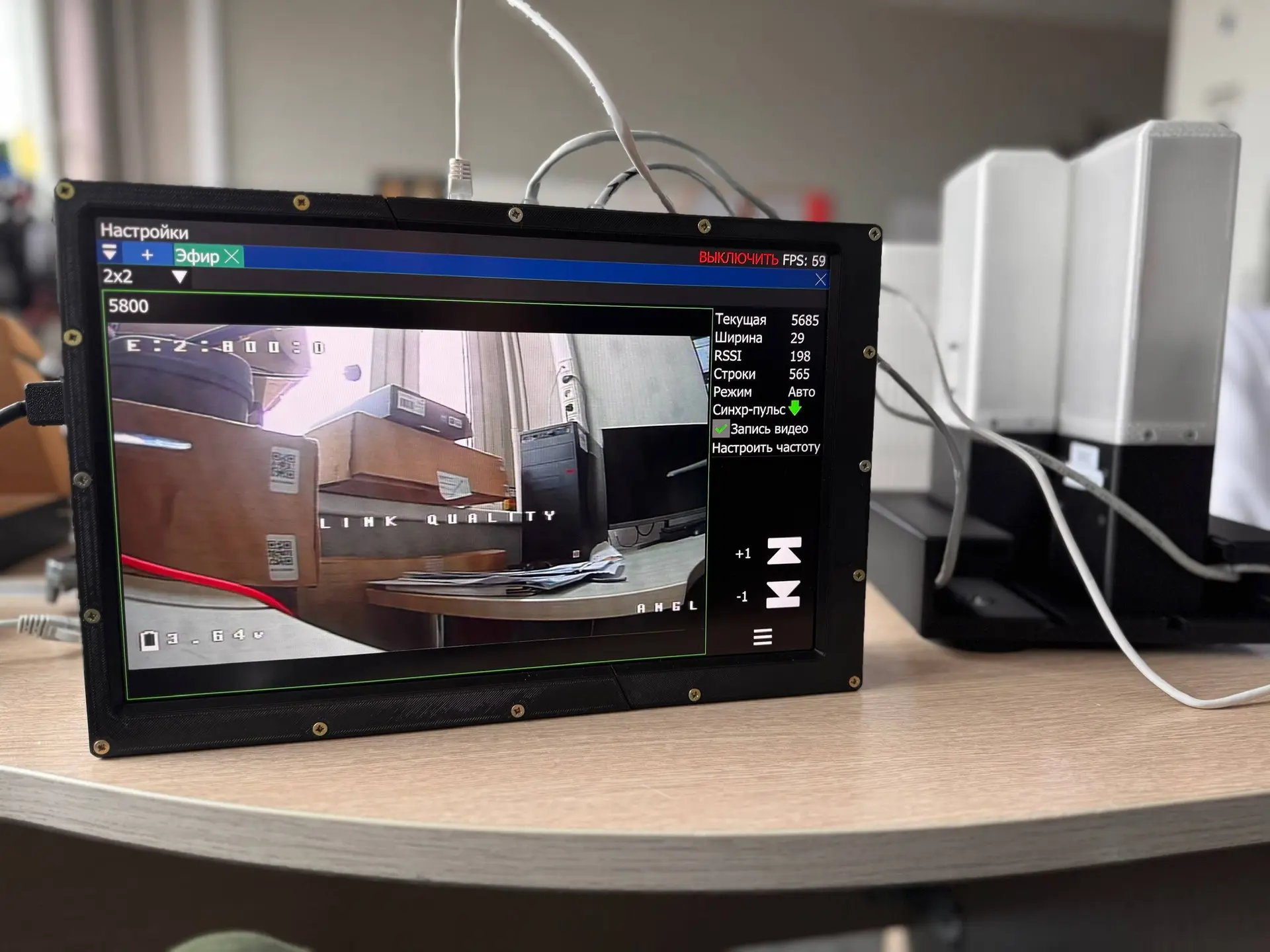

Для управления конкретным приёмником нужно нажать стрелку в нижней части его окна. После этого открывается панель со значениями, сохранёнными от предыдущей работы. На ней отображаются частота последнего перехвата, ширина канала, RSSI, отношение сигнал/шум и число строк, которые смог определить приёмник. Значение 20 МГц соответствует наиболее широкой из показанных полос, при этом доступны и меньшие варианты. В примере используется видеосигнал на 576 строк. Уровень сигнала оказывается не очень высоким, поскольку приём ведётся на гармонике.

На панели указывается и текущий режим приёмника. В автоматическом режиме модуль самостоятельно ищет сигналы, останавливается после обнаружения цели, а когда сигнал исчезает, продолжает сканирование. Дополнительные действия оператора при таком сценарии не нужны. Здесь же отображаются наличие синхроимпульса и состояние записи видео. Чтобы включить запись, достаточно установить соответствующий флажок. Если сигнал присутствует, программа сохраняет его в отдельный файл и добавляет к нему отметку времени и частоту видеоперехвата.

Для подробного просмотра не требуется перестраивать всю сетку. Двойное нажатие по окну разворачивает выбранный модуль на полный экран, после чего можно просмотреть принимаемое изображение. Повторное двойное нажатие возвращает интерфейс к исходной сетке из 9 окон. Частоту можно выбирать из отдельной сетки, предусмотренной для каждого типа модуля. В ней используются стандартные значения, на которые ориентируются операторы соответствующего оборудования. Кроме того, доступен ручной ввод частоты с подключённой клавиатуры.

Основных кнопок управления всего четыре: автоматический поиск вверх, автоматический поиск вниз, увеличение частоты на один мегагерц и уменьшение на один мегагерц. Нажатие кнопки изменения частоты переводит модуль в ручной режим, после чего он остаётся в нём до нового запуска автоматического поиска. Если приёмник снова перевести в автопоиск, дальнейшее сканирование выполняется самостоятельно.

Распределённая архитектура комплекса не строится вокруг единственного обязательного сервера или клиента. Каждый модуль является отдельным сетевым устройством, как и каждый терминал. В демонстрации ещё один компьютер подключают кабелем к той же локальной сети и запускают на нём комплектное программное обеспечение, которое можно установить на любую машину с Windows. После этого трансляции с приёмников становятся доступны на обоих рабочих местах независимо от их физического расположения.

Модули периодически рассылают по сети информацию о себе; в обзоре указан интервал раз в 3 минуты. После подключения второй компьютер начинает обнаруживать доступные устройства: на экране появляется значение 12233, отображается уже захваченный модуль 5.8, затем ожидается появление остальных. Работу выноса показывают и при изменении схемы коммутации. Кабель отключают от промежуточного узла, после чего устройства исчезают не сразу, а по истечении тайм-аута. Затем линию подключают непосредственно к главному блоку: появляется сетевое соединение, и модули снова отображаются в программе.

Независимость модулей и терминалов потребовала разграничить управление. Один и тот же приёмник может выводиться на два экрана, но одновременно управлять им с обоих рабочих мест нельзя. Если модуль выбран на одном компьютере и его параметры постоянно обновляются, значит, именно этот терминал поддерживает с ним активное управляющее соединение. На другом компьютере значения в этот момент не обновляются, а нажатия кнопок не дают результата.

Такая блокировка нужна, чтобы операторы не мешали друг другу, одновременно меняя настройки одного приёмника. Пользователь может перейти на другой модуль, выбрать пустое окно или повторно нажать на текущий приёмник, выйдя из режима управления. После освобождения модуля его можно открыть на другом терминале: там начнут поступать актуальные значения и станет доступно управление, а первый компьютер окажется заблокирован до тех пор, пока второй оператор остаётся в управляющем окне. Одно нажатие позволяет выйти из этого режима и снова освободить модуль для другого рабочего места.
